抗震支架應用范圍

根據相關規定，抗震設防烈度為6°以上的建筑物的抗震施工必須采用抗震設計。其中，需要抗震設計的機電安裝子項目有：

（1）鍋爐房、空調房、水泵房?jī)?nèi)共用直徑300mm以上的多管提升機或者管道；

（2）重量大于150N*M的電氣橋梁；

（3）電氣配件是需要直徑大于60mm的；

（4）直徑較大的管道系統；

（5）橫截面積大于0.38m的矩形風管；

（6）煙管，事故通風管；

（7）自重空調機組及風機設備18kN；

（8）圓形風管系統；

（9）直徑大于25mm的燃?xì)夤艿馈?/p>

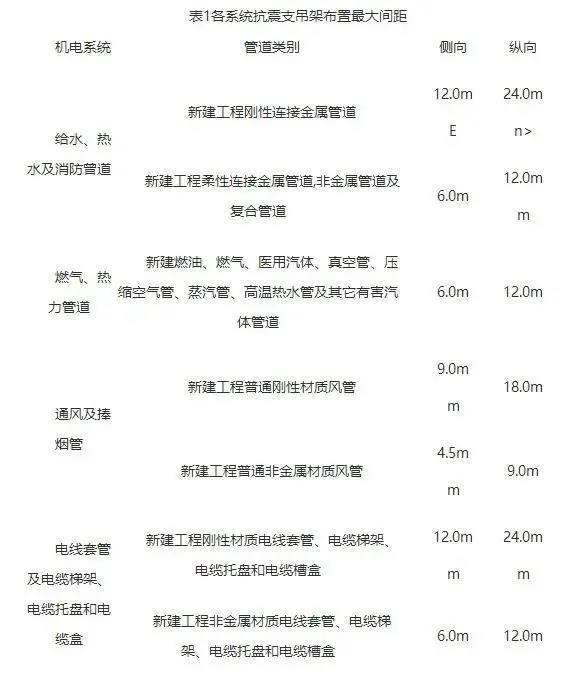

各系統抗震支架布置最大間距

各系統抗震支架布置最大間距參考下表1。

注：1.最大抗震加固間距為上表數值的一半；
2.表格是抗震支架平面布置圖的設計基本依據，也是規范中關于抗震支架設計的核心內容。

抗震支架的設計

根據市場對防震支架的調查，不同廠家所提供的抗震支撐配件是不同的。因此設計中應結合實際選擇合適的抗震支架。

抗震支架的驗算

對構成抗震支撐構件的抗震連接件分別進行設計和命名是在抗震設計規范中比較重要的一條?？拐疬B接件的設計應力性能沒有明確定義。在設計核算過程中，需要分別計算各成員的地震荷載。詳細的圖紙?jiān)O(shè)計應由抗震支撐吊架制造商進行，如抗震節點的組成圖、抗震構件的編碼、抗震施工的最大承載力等等這些都應該出現在抗震支撐吊架制造商的詳細圖紙上。計算建筑機電管道設備的水平地震作用標準值F和計算抗震房屋及其構件的內力組合的S值，根據機電管道路線，劃分每個抗震房屋的重力荷載范圍；支撐和抗震連接需要進行強度檢查；檢查各錨固的強度；管線管束的驗算是其中的4個具體步驟。

抗震支架構件的測試要求

根據對實際工程的調查，目前我國在地震支護的設計、生產和試驗等方面還沒有形成一個統一的標準。地震支撐起重機的部件必須進行技術特性試驗，如最大安全載荷，這些試驗通過標準化試驗方法進行測量和公開釋放。在此測試方法的基礎上，不僅要考慮最大偏差，而且還要計算最大容差值。對于客戶來說，比較和選擇已通過并有標志和證書的管束、槽鋼等托架系統產品是很容易的。

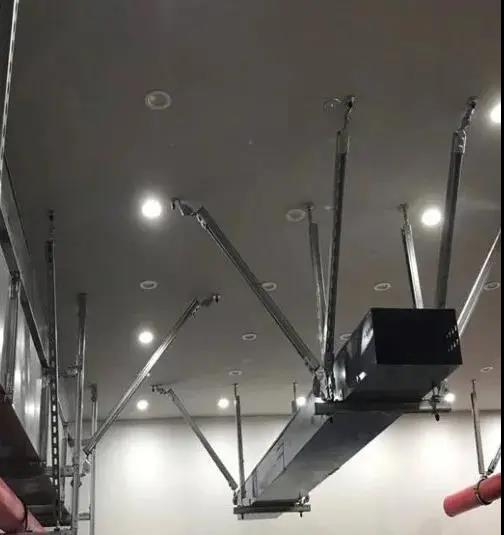

抗震支架在機電安裝工程安裝施工中的應用

（1）電線套管以及管道偏移值必須在規定的范圍之內，不能超過側向支撐最大間距的1/16,風管偏移必須要控制在風管寬度2倍的范圍之內。

（2）水平管道在進行90°轉彎過程中，必須要對其加設抗震支架；其他角度的轉彎在大于抗震間距的1/16時，必須要增設縱向以及側向抗震支架。

（3）在對水平方向的地震力負載進行計算過程中，只需要對滿負荷重量進行考慮。

（4）在抗震吊架安裝過程中，需要重點考慮管線的熱脹冷縮情況，對熱脹冷縮所產生的應力不需要加以限制，在縱向吊架選型過程中，其必須要對重點考慮管線熱脹冷縮的承受能力。

（5）保溫管線的抗震管碼，需要考慮保溫后的尺寸，并且門形吊架主要用于保溫風管。

（6）剛性管道抗震支撐不能在建筑的不同功能部分以及結構部分進行安裝，一旦不能遵循此項原則，在發生地震過程中，會由于地震力的作用而發生位移。

（7）單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，必須與電線或者管道套管進行直接連接，小一級的管線或者是支管不能作物主管線的抗震支撐。

（8）在管線在建筑物沉降縫穿越過程中，必須要建筑物的沉降位移進行有效的設計。

總結

綜上所述，抗震支架施工技術在機電安裝施工過程中應用，有利于提高機電工程的性能以及質量，并且也具有節點數量較少、施工易于布置、工程進度快、干擾因素少、有利于文明施工、各種資源能利用率高等優勢，因此，應加大在機電安裝工程中抗震支架的應用研究，推動機電工程健康快速發展。
